超声波水表

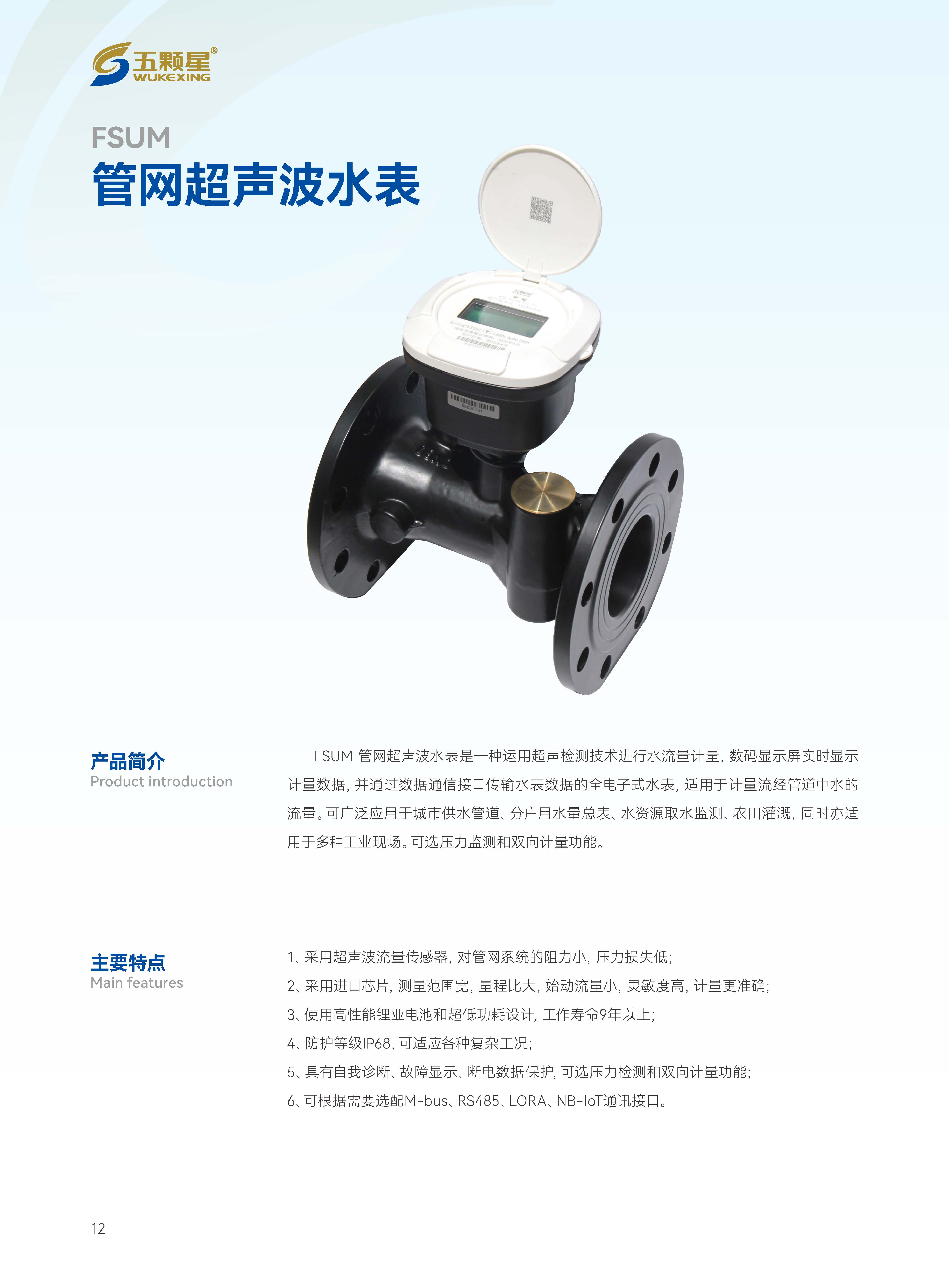

FSUM大口径超声波水表

产品简介:

FSUM 超声波水表是一种运用超声检测技术进行水流量计量,数码显示屏实时显示计量数据,并通过数据通信接口传输水表数据的全电子式水表,适用于计量流经管道中水的流量。可广泛应用于城市供水管道、分户用水量总表、水资源取水监测、农田灌溉,同时亦适用于多种工业现场。可选压力监测和双向计量功能。

主要特点:

 采用超声波流量传感器,对管网系统的阻力小,压力损失低;

采用进口芯片,测量范围宽,量程比大,始动流量小,灵敏度高,计量更准确;

使用高性能锂亚电池和超低功耗设计,工作寿命10年以上;

防护等级IP68,可适应各种复杂工况;

具有自我诊断、故障显示、断电数据保护,可选压力检测和双向计量功能;

可根据需要选配M-bus、RS485、LORA、NB-IOT通讯接口。

技术参数:

准确度等级:2级   工作压力:1.6Mpa

压损等级:△40     温度等级:T30 T50

防护等级:IP68    量程比Q₃/Q₁:200:1 /250:1 /400:1

服务热线:0537-3166969
企业邮箱:wkxbj@qq.com


产品概述

FSUM 超声波水表是一种运用超声检测技术进行水流量计量,数码显示屏实时显示计量数据,并通过数据通信接口传输水表数据的全电子式水表,适用于计量流经管道中水的流量。可广泛应用于城市供水管道、分户用水量总表、水资源取水监测、农田灌溉,同时亦适用于多种工业现场。




性能特点

采用超声波流量传感器,对管网系统的阻力小,压力损失低;

采用进口芯片,测量范围宽,量程比大,始动流量小,灵敏度高,计量更准确;

使用高性能锂亚电池和超低功耗设计,工作寿命10年以上;

防护等级IP68,可适应各种复杂工况;

具有自我诊断、故障显示、断电数据保护,可选压力检测和双向计量功能;

可根据需要选配M-bus、RS485、LORA、NB-IOT通讯接口。






安装尺寸

指标

安装尺寸

公称直径(㎜)

50

65

80

100

125

150

200

250

300

350

400

产品长度(㎜)

200

200

225

250

250

300

350

450

500

500

600

法兰外径

165

185

200

220

250

285

340

405

460

520

580

螺栓孔中心

125

145

160

180

210

240

295

355

410

470

525

连接螺栓

4-M16

4-M16

8-M16

8-M16

8-M16

8-M20

12-M20

12-M20

12-M20

16-M20

16-M24

连接形式

法兰连接

安装方法

水平/竖直





公称直径

DN15

DN20

DN25

DN40

DN50

DN80

DN100

DN150

DN200

Q3(m³/h)

2.5

4

6.3

16

25

63

100

250

400

Q2/Q1

1.6 1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

长度(mm)

165

195

225

245

200

22

5

250

300

350
