FSUM NB-IOT超声波水表

产品简介:

FSUM 超声波水表是一种运用超声检测技术进行水流量计量,数码显示屏实时显示计量数据,并通过数据通信接口传输水表数据的全电子式水表,适用于计量流经管道中水的流量。可通过NB-IoT、LoRa无线网络或M-BUS、RS485有线接口与其他设备通信,组成远传抄表管理系统,管理部门]可以随时超取表中数据,方便对用户用水量的管理。本系列产品涵盖DN15DN20DN25DN32DN40个口径规格的冷水水表。

主要特点:

采用超声波测量技术,用水量精确计量

电子传感技术,无任何机械运动部件,计量性能长期稳定不会下降

极低起始流量,满足滴水计量要求

极宽量程范围,适用于各种用水条件

极低压力损失,有效降低管网能耗

采用一体式结构设计,结构紧凑;可以水平或者垂直安装

液晶显示屏可循环显示流量、工作时间、流体温度、日期、瞬时流量、表号、电压等多种参数

内置数据存储,可追溯使用期内水表运行状态以及数据记录

水表通过NB-IoTLoRaM-bus等方式与平台进行通信,实现数据上下传业务

技术参数:

准确度等级2级

工作压力:1.6Mpa

压损等级:△40

温度等级:T30 T50

防护等级:IP68

量程比Q₃/Q₁:200:1/250:1/400:1

服务热线:0537-3166969
企业邮箱:wkxbj@qq.com
产品概述

FSUM 超声波水表是一种运用超声检测技术进行水流量计量,数码显示屏实时显示计量数据,并通过数据通信接口传输水表数据的全电子式水表,适用于计量流经管道中水的流量。可通过NB-IoT、LoRa无线网络或M-BUS、RS485有线接口与其他设备通信,组成远传抄表管理系统,管理部门]可以随时超取表中数据,方便对用户用水量的管理。本系列产品涵盖DN15DN20DN25DN32DN40个口径规格的冷水水表。



性能特点

采用超声波测量技术,用水量精确计量

电子传感技术,无任何机械运动部件,计量性能长期稳定不会下降

极低起始流量,满足滴水计量要求

极宽量程范围,适用于各种用水条件

极低压力损失,有效降低管网能耗

   采用一体式结构设计,结构紧凑、节约空间;可以水平或者垂直安装,适合狭小的管道井等恶劣工作环境

   液晶显示屏可循环显示流量、工作时间、流体温度、日期、瞬时流量、表号、电压等多种参数,清晰直观

内置数据存储,可追溯使用期内水表运行状态以及数据记录

水表通过NB-IoTLoRaM-bus等方式与平台进行通信,实现数据上下传业务

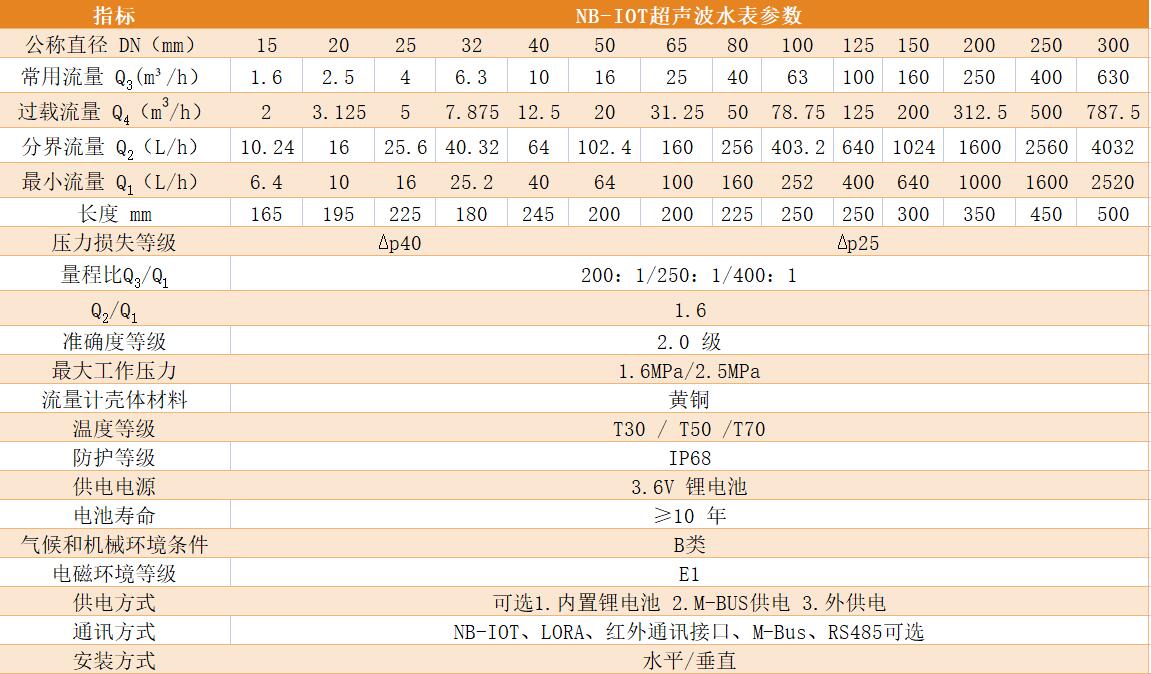

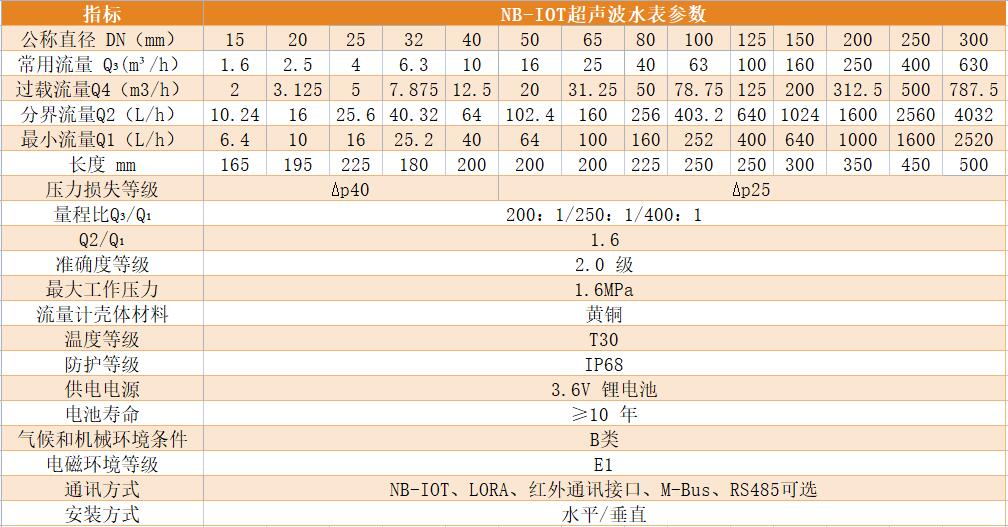

规格参数



安装方法

1 安装条件

水表规格应按管道水流量条件选择,不能单纯以管道口径确定水表口径。

水表安装地点应防止暴晒及冷冻,同时应避免污染和水淹,防止污物进入水表内部。

水表安装前需将管路冲洗干净,清除管道内石子、泥沙等杂物后再安装水表,并移除水表入水口及出水口处安装的密封罩。

水表安装后的水流方向在表体上通过箭头进行指示,若水表反向安装将不进行计量。

与水表连接的管接头应至少满足MAP16的耐压强度,且安装时螺纹需部分外露,以避免缩胀效应导致表体损坏。连接管必须与水表平行安装。

建议安装T30水表时使用EPDM密封圈,安装T50水表时安装PTFE密封圈,且密封圈必须为全新。

水表的安装环境应避免阳光直射,且远离酸、碱、易燃、易爆及腐蚀性物品,并防止强烈电磁场干扰。

2 安装角度

超声智能水表任意角度安装均可正常工作,但倾斜安装会导致计量精度发生变化,推荐采用水平向外45°安装方向。

A:水流从下至上的垂直安装:推荐的安装方式

B:管路抬高后的水平安装:不推荐,可能会导致气泡积聚

C:水表从上至下的垂直安装:不推荐,需在水表出水端安装止回阀

D:水平安装:推荐的安装方式

超声智能水表安装时可任意方向旋转,但需保证安装后液晶显示屏易于读数。

3 直管段要求

正常情况水表无需额外安装前后直管段即可满足计量精度要求,然而在水流扰动恶劣情况下加装水表前直管段是必须的,前直管段的长度应符合流动剖面敏感度等级U10的要求。

工作压力

  水表前静压力应不低于0.03MPa,以避免漩涡的产生导致计量精度的变化。





公称直径

DN15

DN20

DN25

DN40

DN50

DN80

DN100

DN150

DN200

Q3(m³/h)

2.5

4

6.3

16

25

63

100

250

400

Q2/Q1

1.6 1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

长度(mm)

165

195

225

245

200

22

5

250

300

350


产品详细说明

产品概述

FSUM 超声波水表是一种运用超声检测技术进行水流量计量,数码显示屏实时显示计量数据,并通过数据通信接口传输水表数据的全电子式水表,适用于计量流经管道中水的流量。可通过NB-IoT、LoRa无线网络或M-BUS、RS485有线接口与其他设备通信,组成远传抄表管理系统,管理部门]可以随时超取表中数据,方便对用户用水量的管理。本系列产品涵盖DN15DN20DN25DN32DN40个口径规格的冷水水表。



性能特点

采用超声波测量技术,用水量精确计量

电子传感技术,无任何机械运动部件,计量性能长期稳定不会下降

极低起始流量,满足滴水计量要求

极宽量程范围,适用于各种用水条件

极低压力损失,有效降低管网能耗

实时数据传输,可用于泄漏检测与管网监测

内嵌反复启停用水数学模型,解决动态用水偏差问题

气泡可检测、可识别,不影响计量精度

内置数据存储,可追溯使用期内水表运行状态以及数据记录

水表通过NB-IoT、LoRa、M-bus等方式与平台进行通信,实现数据上下传业务



主要参数



流量参数

公称口径(DN)

15mm

20mm

Q4/h

3.125

5

Q3/h

2.5

4

分界流量(Q2)

R80

50

80

R100

40

64

R160

25

40

最小流量(Q1)

R80

31.25

50

R100

25

40

R160

15.625

25

最小读数/h

0.00001

最大读数/h

99999.9999

最大允许误差

低区(Q1≤Q<Q2)最大允许误差为±5%

水温≤30C时,高区(Q2≤Q≤Q4)最大允许误差为±2%;水温> 30C时,高区(Q2≤Q≤Q4)最大允许误差为±3%
