智慧供热解决方案

温度面积法热计量分摊系统
方案简介

温度面积法热计量分摊系统是参照 JG/T 362-2012《温度法热计量分摊装置》标准要求设计,依据用户供热面积和室内平均温度对楼栋热量表计量的系统总热量按户数进行分摊。

该系统集计量、收费、远程管理、无线通讯等多项功能于一体,采用室内温度、用户室内面积为参数,计算集中供热系统中用户耗热量,并充分考虑系统中室内温度变化异常及其他特殊原因造成的数据采集失败等状况,提高了计量的准确性。

系统主要设备包括:室温控制器通断控制器、楼栋热量表、楼栋管理器(数据计算器)和数据管理中心五部分。系统对集中供热管网形式无特殊要求,设备安装方便、使用简单、适用范围广。

温度面积法热计量分摊系统适用于北方集中供暖区域公共和民用建筑集中供暖分户计量项目。超声波热量表使用时安装于楼道或单元楼的入水口处,避免管道内产生气泡而导致计量不准,将通断控制器安装在入户管道的入口,室温控制器安装与住户室内墙上,楼栋管理器(数据计算器)安装于信号较好的楼道或电井内,应严格按照安装使用说明书操作。


方案特点

1.产品可靠:热量表上盖及外壳均采用稳定性较强的PC材料,使产品更加牢固。上盖采用自主研发的加持式翻盖结构,环环相扣,连接更紧密,不易被人为破坏打开。

2.用户室温实时监测:室温控制器采用精密的感温元件,再增加一个人机对话功能,当把遥控器放在自己身边时,遥控器就会定时对内机发射一次信号,将采集的周围的温度信号发给智能调节阀,通过控制智能调节阀的开度,调节室内温度。

3.智能调节阀采用开度可调节的模式,完成对阀门开度的调节,可完成0-100度的开度调节,实现室温的平衡及节能。

4.设置了断电开阀的指令。

5.智能调节阀采用PT1000铂电阻测温,可实时检测管道内水温的变化。阀门连接处有连接感应装置,一旦有人为拆除会自动报警。

6.实时热量分摊:每1-2小时分摊一次热用户采暖耗热量、并在用户端(室温控制器和智能调节阀)液晶显示屏上显示采暖耗热量,便于热用户了解采暖热耗状况,避免收费纠纷;

7.热计量与温控一体化:同时实现热计量及室内采暖温度控制,温控器液晶屏显示采暖状态和采暖热耗,便于热用户采暖节能控制。


方案优势

1、解决了户间传热无法计量问题,真正体现了等舒适度等热费的热计量收费的原则,保证了采暖分户计量收费的公平性和准确性。显示的热量数据可以直接用于收费。

2、每户仅需要测温度,不需要测流量,不存在堵塞问题,对水质无要求,广泛适合于各种采暖系统中。

3、系统安装,调试方便,维护简单。人们容易理解和接受,符合中国老百姓的消费层次和理解接受程度。

4、系统采用市电供电,解决了热量表电池更换以及热量表数据远传时,由于发送功耗高而导致的电池使用年限缩短的问题。存储器采用记忆芯片,无需断电保护。

5、具有远传功能,抄表不用入户,可作为居住小区数字化系统的理想配套设备便,系统搭建便捷。

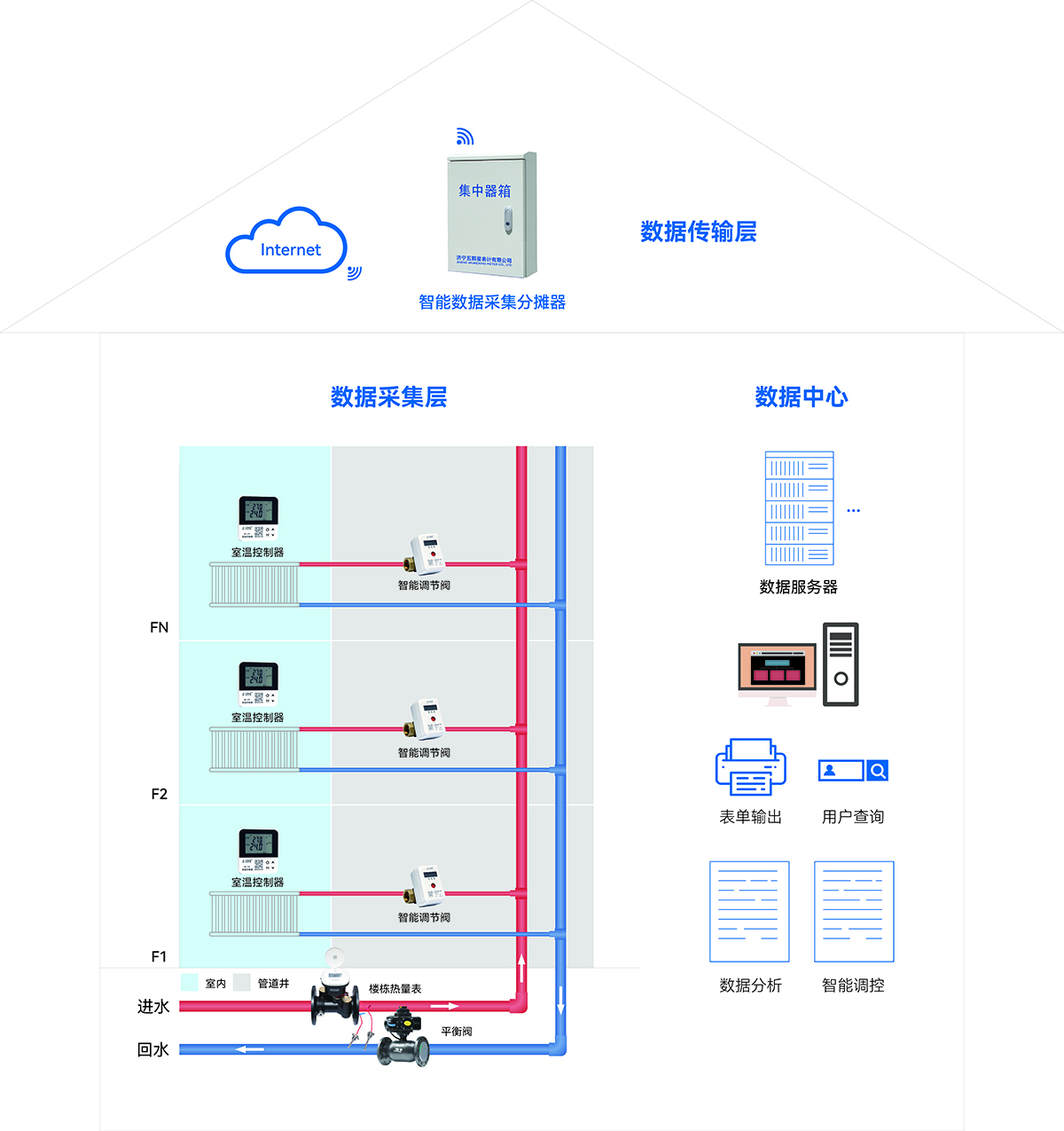

系统架构


核心功能
