户用超声波热量表

WKXCR-H户用超声波热量表

产品简介:

     WKXCR型超声波热量表采用“超声波时差法”进行流量计量,产品主要由超声波流量计、计算仪、配对温度传感器三部分组成,不受水中杂质及强磁干扰,计量更加稳定、准确。可水平、立式安装,均可保证计量准确。适用于建筑集中供热采暖、中央空调、冷热联供等冷热量分户计量收费。

主要特点:

采用超声波流量传感器,可防堵、防干扰,对管网系统的阻力小,计量精度高;

使用高性能环保锂亚电池和超低功耗设计,工作寿命10年以上;

采用美国进口MSP430控制芯片和德国GP21时间控制芯片,性能更稳定;

冷、热计量,可用于供暖分户热计量或中央空调冷计量;

电池可在线更换,采用单独电池仓设计,更换电池简单快捷;

防护等级IP68,使用寿命长;

支持NB-IoT、LoRa、RS-485、M-Bus、红外通讯,可实现有线或无线远程抄表。

技术参数:

温 度 范 围:2-95℃ / 0-105℃         温 差 范 围:2-90K / 2-100K

量程比:50:1 / 100:1/ 250:1    防护等级:IP68

服务热线:0537-3166969
企业邮箱:wkxbj@qq.com
产品概述

超声波热量表是安装在热交换环路中,测量以冷、热水为载体在热交换环路上吸收或释放能量的仪表。适用于建筑集中供热采暖、中央空调、冷热联供等热量分户计量收费。



性能特点

采用超声波流量传感器,可防堵、防干扰,对管网系统的阻力小,计量精度高;

使用高性能环保锂亚电池和超低功耗设计,工作寿命10年以上;

采用美国进口MSP430控制芯片和德国GP21时间控制芯片,性能更稳定;

冷、热计量,可用于供暖分户热计量或中央空调冷计量;

电池可在线更换,采用单独电池仓设计,更换电池简单快捷;

防护等级IP68,使用寿命长;

支持NB-IoT、LoRa、RS-485、M-Bus、红外通讯,可实现有线或无线远程抄表。


规格参数

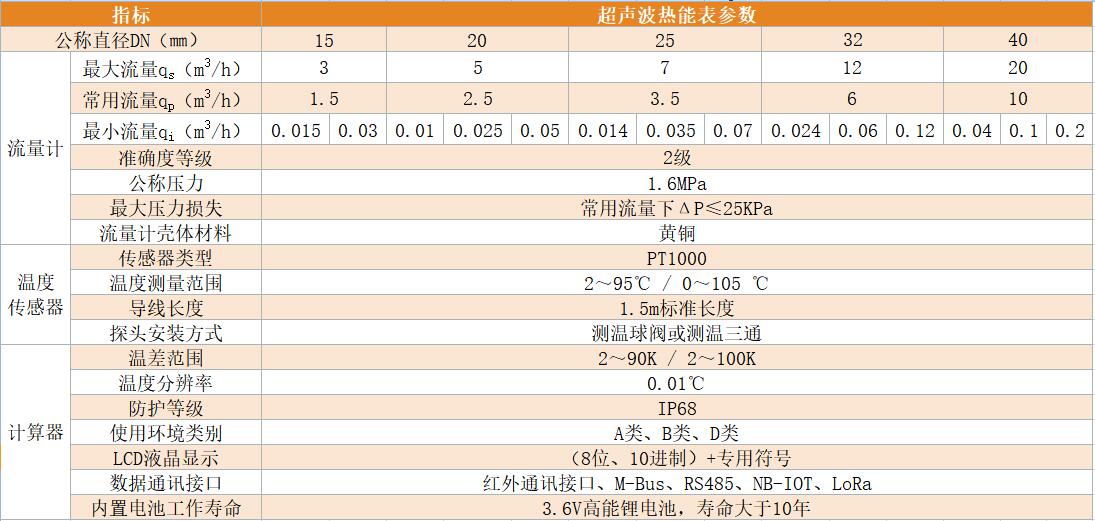

超声波热量表技术参数



安装方法

1、安装尺寸




2、安装方法

1)流量计的安装

①、安装前应彻底清洗系统管路,清洗支管的麻丝、沙石等杂物,以免造成流量计故障。

②、流量计量可水平或垂直安装,显示窗口位于表体的上方或前面,以方便读数;水流方向与流量计上箭头的方向一致。

③、表前后管道直径应与流量计口径相符,表前应留10DN、表后应留5DN的直管段。

④、流量计前端应设置污物过滤器、锁闭阀,以备清除污物和维修。

2)温度传感器的安装

①、带有红色标签的温度传感器必须安装在热能表上,表体安装在入水口管道上。

②、带有蓝色标签的温度传感器必须安装在专用的球阀或测温三通上,安装在回水管道上,不能与表体在同一管路上,传感器密封圈不能遗忘;

③、温度传感器引线不得随意增减、变更。

3)安装注意事项:
①、安装好后应时行打压测试。
②、超声波热能表的所有部件(包括流量计、温度传感器、计算器部件)安装位置避免暴晒、水淹、冻结、化学和电磁污染,并考虑方便拆卸和读取数据。
